水力旋流器是利用離心力來加速礦粒沉降的分級設備，它需要壓力給礦，故消耗動力大，但占地面積小、價格便宜，處理量大，分級效率高，可獲得很細的溢流產品，多用于第二段閉路磨礦中的分級作業。生產能力是水力旋流器的一個重要參數，其計算方法詳見下文。

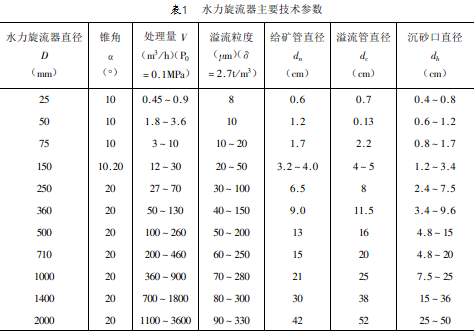

①初步確定水力旋流器直徑D。根據溢流中粒度和處理量，按表1初步確定水力旋流器的直徑D。

②根據確定的水力旋流器直徑D，按下面經驗公式，計算給礦口直徑dn、溢流口直徑dc和沉砂口直徑dh。

dn =（0.15~0.25）D……①；

dc=（0=0.2~0.3）D……②；

dh=（0.07~0.10）D……③。

一般dn/dh=0.3-0.5時，水力旋流器分級效率較高。

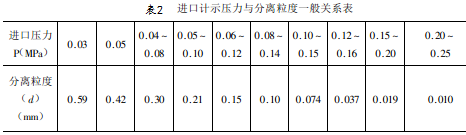

③確定給礦壓力P。水力旋流器進口壓力通常在0.05-0.16MPa。大規格旋流器選用小壓力值；小規格旋流器選用較大的壓力值。一般進口壓力與分離粒度的關系，見表2。

水力旋流器的分離粒度，可通過要求的溢流粒度（即溢流中粒度）按下式計算。水力旋流器的溢流粒度一般為0.3-0.1mm，溢流粒度比分離粒度大0.5-1倍，即：dmax =（1.5-2.0）d……④，式中dmax是溢流粒度，d是分離粒度。

④驗證溢流粒度。根據上述確定的技術參數，按下式驗證溢流粒度，其值應小于或接近設計要求。否則應調整參數（如dc、dh、P等）重新計算。

……⑤，式中β是給礦中固體含量（%）；dc是水力旋流器溢流口直徑；dh是水力旋流器沉砂口直徑；D是水力旋流器直徑；P是水力溢流器的給礦壓力；δ是礦石密度（t/m³）；δ是水的密度（t/m³）；KD是水力旋流器直徑修正系數，KD=0.8+1.2/（1+0.1D）……⑥。

⑤計算水力旋流器處理量。通過得出的各參數，按下式計算出一臺水力旋流器的處理量。

……⑦，式中V是按給礦礦漿體積計的處理量（m³/h·臺）；dn是水力旋流器給礦口直徑；Kα是錐角修正系數。

⑥計算水力旋流器所需臺數

n =V0/V……⑧，式中V0是按給礦礦漿體積計的設計處理量（m³/h）。
